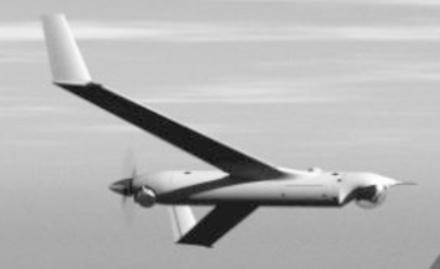

HK-30G小型固定翼长航时无人机扫描鹰
发表时间：2018年08月13日浏览量：
HK-30G小型固定翼长航时无人机是一种中程战术侦察无人机，搭载可见光/红外/合成孔径雷达，实现多体制情报获取；先进重油动力，采用高效气动布局，续航能力达12h；采用气动弹射和天钩垂索回收，不依赖跑道，适应的舰船、陆上有限存储和使用空间。能长时间留空持续性侦察监视,可用于边海防巡查、战术侦察、通信中继等军事用途，也可用于重要设施巡查、指定区域监测、航空测绘、航空拍摄等民用领域。
HK-30G小型固定翼长航时无人机技术参数表
| 机长 | 2400mm |
| 翼展 | 3300mm |
| 巡航速度 | 33m/s |
| 最大飞行高度 | 6000m |
| 续航时间 | ≥12hour |
| 有效载荷 | ≥3.7Kg |
| 最大起飞重量 | 28Kg |
| 任务载荷 | 可换装光电吊舱和合成孔径雷达(Ku波段，0.3m*0.3m、0.5m*0.5m、1m*1m分辨率可设置) |
| 发射回收方式 |
弹射起飞； 天钩回收 |
| 抗风能力 | 起降抗风4级、飞行抗风5级 |
HK-30G小型固定翼长航时无人机系统组成
HK-30G小型固定翼长航时无人机系统由小型无人机平台、侦察设备、数据链系统、地面控制站等组成。
2.1 系统组成清单
| 名称 | 型号及规格 | 数量 | 备注 | |
|
小型无人机 平台 |
自动驾驶仪 | 卫星导航 | 1 | |
| 惯性导航 | 1 | |||
| 空速传感器 | 1 | |||
| 气压高度计 | 1 | |||
| 飞控计算机 | 1 | |||
| 机体结构 | 高强度碳纤维机体 | 1 | ||
| 机体接口装置 | 1 | |||
| 左副翼 | 1 | |||
| 右副翼 | 1 | |||
| 左垂尾 | 1 | |||
| 右垂尾 | 1 | |||
| 动力装置 | 发动机 | 1 | ||
| 桨叶 | 1 | |||
| 油箱 | 1 | |||
| 电子调速器 | 1 | |||
| 发射与回收装置 | 发射架 | 1 | ||
| 天钩回收装置 | 1 | |||
| 侦察设备 | 光电 | 1 | 选配 | |
| 合成孔径雷达 | 1 | 选配 | ||
| 数据链系统 | 机载测控终端 | 1 | ||
| 地面测控终端 | 1 | |||
| 地面控制站 | 1 | |||
