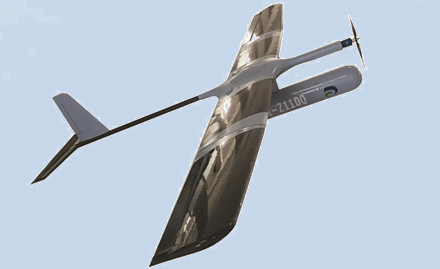

HK-7G微小型固定翼无人机云雀
发表时间：2018年08月13日浏览量：
HK-7G微小型固定翼无人机是一种近程战术前沿侦察无人机，主要携带小型合成孔径雷达、光电设备，可在云、雾、霾等恶劣条件下执行作战任务，能有效对抗光学伪装，具有全天时、全天候侦察、监视能力。该无人机噪音小，飞行隐敝性好，系统轻便，设备拆装方便，操作使用简单、灵活，可用于战术侦察、火炮打击效果评估等军事用途，也可用于重要设施巡查、指定区域监测、航空测绘、航空拍摄等民用领域。
HK-7G微小型固定翼无人机技术参数表
| 机长 | 1600mm |
| 翼展 | 2500mm |
| 机高 | 600mm |
| 巡航速度 | 18m/s |
| 相对飞行高度 | 50~600m |
| 续航时间 |
≥55min(小型合成孔径雷达) ≥100min(小型光电) |
| 有效载荷 | ≥1.2Kg |
| 最大起飞重量 | 7Kg |
| 任务载荷 | 可换装光电吊舱和合成孔径雷达(Ku波段，0.3m*0.3m、0.5m*0.5m、1m*1m分辨率可设置) |
| 发射回收方式 |
手抛或简易弹射起飞； 伞降或腹降回收 |
| 抗风能力 | 起降抗风4级、飞行抗风5级 |
HK-7G微小型固定翼无人机系统组成
HK-7G微小型固定翼无人机系统由微小型无人机平台、侦察设备、数据链系统、地面控制站等组成。
2.1 系统组成清单
| 名称 | 型号及规格 | 数量 | 备注 | |
|
微小型无人机 平台 |
自动驾驶仪 | 卫星导航 | 1 | |
| 惯性导航 | 1 | |||
| 空速传感器 | 1 | |||
| 气压高度计 | 1 | |||
| 飞控计算机 | 1 | |||
| 机体结构 | 高强度碳纤维机体 | 1 | 含伞仓 | |
| 机体接口装置 | 1 | |||
| 左副翼 | 1 | |||
| 右副翼 | 1 | |||
| 尾杆 | 1 | |||
| 平尾 | 1 | |||
| 动力装置 | 电机 | 1 | ||
| 桨叶 | 1 | |||
| 整流罩 | 1 | |||
| 电子调速器 | 1 | |||
| 电机安装支架 | 1 | |||
| 发射与回收装置 | 降落伞 | 1 | ||
| 发射架 | 1 | |||
| 侦察设备 | 合成孔径雷达 | 1 | 选配 | |
| 光电 | 1 | 选配 | ||
| 数据链系统 | 机载测控终端 | 1 | ||
| 地面测控终端 | 1 | |||
| 地面控制站 | 1 | |||
